本站4月25日消息，如今的高端計算芯片越來越龐大，臺積電也在想盡辦法應對，如今正在深入推進CoWoS封裝技術，號稱可以打造面積接近8000平方毫米、功耗1000W級別的巨型芯片，而性能可比標準處理器高出足足40倍。
目前，臺積電CoWoS封裝芯片的中介層面積最大可以做到2831平方毫米，是臺積電光罩尺寸極限的大約3.3倍——EUV極紫外光刻下的光罩最大可以做到858平方毫米，臺積電用的是830平方毫米。

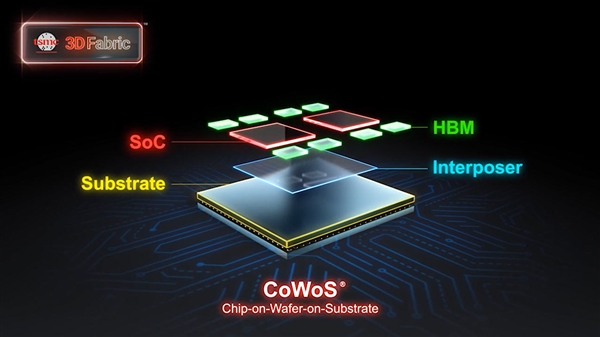

NVIDIA B200、AMD MI300X等芯片，用的都是這種封裝，將大型計算模塊和多個HBM內存芯片整合在一起。
明年或稍晚些時候，臺積電會推出下一代CoWoS-L封裝技術，中介層面積可以做到4719平方毫米，是光罩極限的大約5.5倍，同時需要10000平方毫米(100x100毫米)的大型基板。
它可以整合最多12顆HBM內存，包括下一代HBM4。

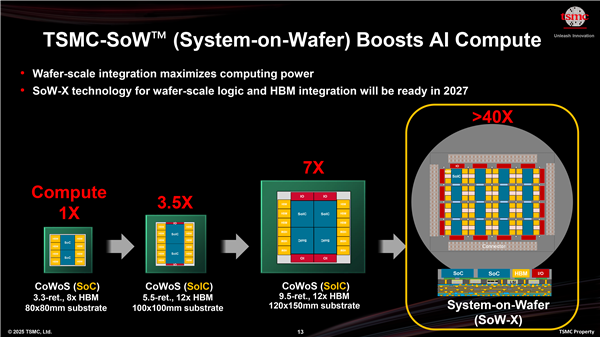

這還不算完，臺積電還計劃進一步將中介層做到7885平方毫米，也就是光照極限的約9.5倍，并需要18000平方毫米的基板，從而封裝最多4顆計算芯片、12顆HBM內存，以及其他IP。
要知道，這已經超過了一個標準的CD光盤盒(一般142×125毫米)！

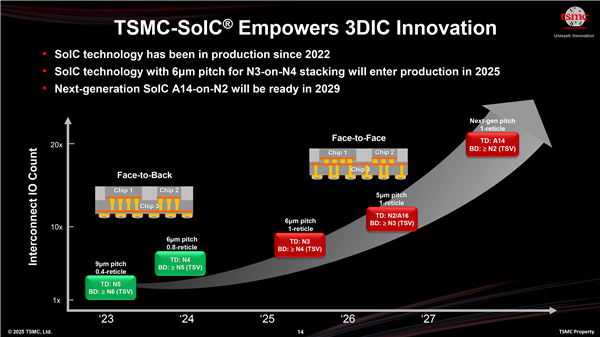

仍然沒完，臺積電還在繼續研究SoW-X晶圓級封裝技術，目前只有Cerabras、特斯拉使用。
如此巨型芯片除了需要復雜的封裝技術，更會帶來高功耗、高發熱的挑戰，臺積電預計能達到1000W級別。
為此，臺積電計劃在CoWoS-L封裝內的RDL中介層上，直接集成一整顆電源管理IC，從而縮短供電距離，減少有源IC數量，降低寄生電阻，改進系統級供電效率。
這顆電源管理IC會使用臺積電N16工藝、TSV硅通孔技術制造。
散熱方面，直觸式液冷、浸沒式液冷，都是必須要考慮的。
另外，OAM 2.0模塊形態的尺寸為102×165毫米，100×100毫米基板已經接近極限，120×150毫米就超過了，因此需要行業同步制定新的OAM形態標準。
